激光錫焊在汽車電子傳感器中的應用

激光錫焊在汽車電子傳感器中的應用

一、行業背景與需求痛點

新能源汽車、智能駕駛 ADAS 推動車載傳感器小型化、MEMS 集成化、高密度布線。車載傳感器長期工作在 - 40℃～125℃寬溫、振動、潮濕、鹽霧環境，必須滿足AEC?Q100、ISO 16750車規可靠性要求。 傳統工藝短板：

電烙鐵：接觸式加熱、熱傳導范圍大，極易損傷 MEMS 敏感芯片、FPC 軟膜;狹小空間難以作業、一致性差。

熱風焊 / 整板回流：全局升溫，熱敏元件發生零點漂移、器件老化;易產生錫珠短路。

超聲波焊、電阻焊：存在機械壓力，微型焊盤、陶瓷基底易開裂。

激光錫焊(激光軟釬焊)依靠激光局部輻射加熱、非接觸、毫秒級熱輸入，完美匹配車載傳感器精密微連接需求，現已成為主流量產工藝。

二、激光錫焊核心工藝優勢(適配傳感器場景)

低熱影響區(HAZ) 能量高度集中，熱影響區可控制在 0.05～0.3mm;只加熱焊點，周邊 MEMS 芯片、電容、FPC 膠層溫升極低，杜絕傳感器零點漂移、性能失效。

非接觸焊接，無機械應力 無工具頭擠壓，適合薄壁陶瓷基座、微型引線、漆包線、柔性 FPC 焊接，避免基底裂紋。

微米級定位精度 配合同軸 CCD 視覺，定位精度可達 ±0.02～±0.05mm，適配 0.2～0.5mm 微小焊盤、高密度引腳。

閉環恒溫可控 紅外同軸測溫實時反饋功率，形成穩定溫度曲線;焊點 IMC 金屬間化合物厚度均勻，溫度循環后阻值漂移小。

工藝方案靈活 分為激光送絲錫焊、激光錫球焊、激光錫膏焊，單點、連續焊縫均可實現;支持氮?dú)獗Ｗo(hù)，降低氧化、減少空洞。

可追溯自動化 參數全程記錄，適配汽車零部件質量追溯體系，易于集成流水線與機器人。

三、車載傳感器典型應用場景

1. MEMS 壓力傳感器(進氣壓力、制動壓力、油壓傳感器)

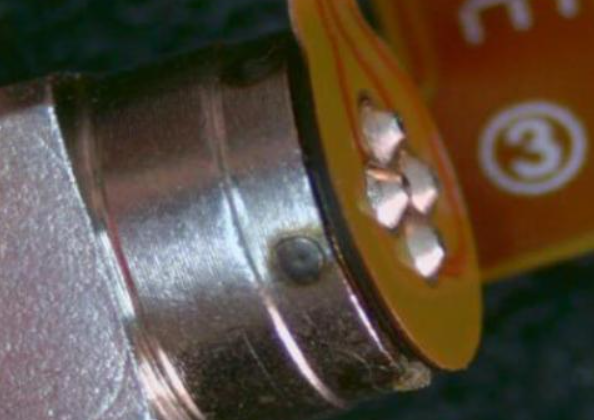

焊接對象：MEMS 芯片引線、FPC 柔性線路與金屬插針、陶瓷基座引腳

工藝難點：陶瓷基底脆性大、敏感芯片嚴禁過熱;焊點空間狹小

方案：脈沖激光錫球焊 / 微型送絲點焊

價值：降低芯片熱漂移，提升壓力測量長期穩定性，滿足發動機艙高溫工況。

2. 輪速霍爾傳感器、曲軸 / 凸輪軸位置傳感器

焊接對象：霍爾芯片引腳、線圈漆包線去漆 + 焊接、連接器插針

痛點：內置電磁線圈漆包線不耐高溫;批量焊點一致性要求高

方案：激光送絲錫焊，可實現激光同步剝漆 + 焊接一體化

價值：避免漆包線絕緣層大面積燒損，抗振動，防止行車過程信號丟失。

3. 車載溫度傳感器(冷卻液、電池包、空調、雷達溫補傳感器)

焊接對象：熱敏電阻引線、傳感器內部微型導線、外殼密封填縫

細分場景：激光錫焊既可完成內部電路互連，也可用于金屬殼體錫焊密封，實現 IP67/IP68 防水。

4. ADAS 感知類傳感器(毫米波雷達、激光雷達、車載攝像頭)

智能駕駛核心傳感器，是激光錫焊增長最快領域：

毫米波雷達：PCB 微型引腳、高頻 FPC、射頻元件連接;焊盤尺寸低至 0.2mm

激光雷達：溫度補償傳感器引線、接收發射模組微小焊點

車載攝像頭：CMOS 圖像傳感器周邊微焊點、FPC 綁定

重點約束：感光 / 射頻器件極度熱敏，禁止整板回流，只能采用激光局部加熱，錫球焊應用最廣泛。

5. 電流傳感器、加速度 / 陀螺儀 MEMS 慣性傳感器

焊接對象：錳銅分流器引腳、MEMS 慣性元件微型電極

要求：連接電阻高度穩定，微小熱應力都會造成測量誤差;優先低溫錫合金(SnBi)搭配低能量脈沖工藝。

6. 氧傳感器、氣體傳感器

應用：后端信號處理 PCB 與陶瓷探頭引線焊接;規避高溫造成敏感陶瓷失效。

四、三種主流激光錫焊工藝選型(傳感器產線參考)

激光錫球焊 錫料：φ0.1～0.8mm 預制錫球 適用：?jiǎn)吸c(diǎn)微型焊點、雷達、攝像頭、MEMS 芯片、0.2–0.4mm 微小焊盤 優勢：熱輸入最小、幾乎無飛濺;定位精度最高 缺點：不適合長焊縫、設備成本偏高

激光送絲錫焊(應用最廣) 錫料：φ0.3～1.0mm 實心錫絲 適用：傳感器插針、漆包線、連接器多點連續焊接、殼體填縫密封 優勢：錫量連續可調、換產靈活，適合多規格傳感器量產

激光錫膏焊 錫料：預先點涂錫膏 適用：FPC 大面積搭接、陣列焊點;多用于模組返修工序

五、車規級工藝關鍵控制要點

光斑整形：優先選用矩形 / 環形勻光光斑，避免高斯光斑局部能量過高燒損元件;藍光激光器(450nm)對銅、鍍金引線吸收率顯著優于紅外激光。

溫度曲線設計：增加預熱段，防止快速升溫產生內應力;峰值溫度、保溫時間嚴格管控，避免過熔。

氣氛保護：高精度傳感器焊接配置氮?dú)獗Ｗo(hù)，氧含量≤30ppm，抑制焊點氧化，降低空洞率(X-Ray 空洞率<5%)。

材料匹配

常規車規：SAC305 無鉛錫(熔點 217℃)

極致熱敏 MEMS：SnBi 低溫焊錫(138℃)，大幅降低峰值溫度

可靠性驗證項目 冷熱沖擊(-40℃↔125℃，1000 循環)、隨機振動、鹽霧測試、持續阻值監測、焊點剪切強度測試。

六、現存局限與工藝邊界

大面積、多焊點陣列效率弱于回流焊，適合精密局部焊點，不替代整板組裝;

高反射鋁材直接錫焊潤濕性較差，需要表面預鍍鎳 / 錫;

設備初始投入高于傳統烙鐵，適合中高端車載傳感器量產。

七、發展趨勢

隨著 800V 高壓平臺、高階自動駕駛普及，傳感器集成度持續提升，微型化 MEMS、FPC 軟連接、復合封裝持續增多;恒溫閉環激光錫焊、藍光激光錫焊、視覺一體化解決方案將逐步成為車載傳感器標準配置。
