什么是振鏡同軸光路系統

振鏡同軸光路系統詳解

一、概念定義

振鏡同軸光路，全稱振鏡式同軸視覺共光路系統，是一套激光加工 + 視覺定位一體化光學架構。 核心邏輯：激光加工光路與視覺成像光路共用全部掃描光學元件(XY 振鏡、F-theta 場鏡)，兩路光線沿同一條光軸往返傳輸，相機成像中心和激光聚焦加工點完全重合，全程無視覺視差，是精密激光加工的標準光路方案。

旁軸相機是相機裝在場鏡側面，存在角度偏差;而同軸是 “激光打在哪，相機實時看哪”。

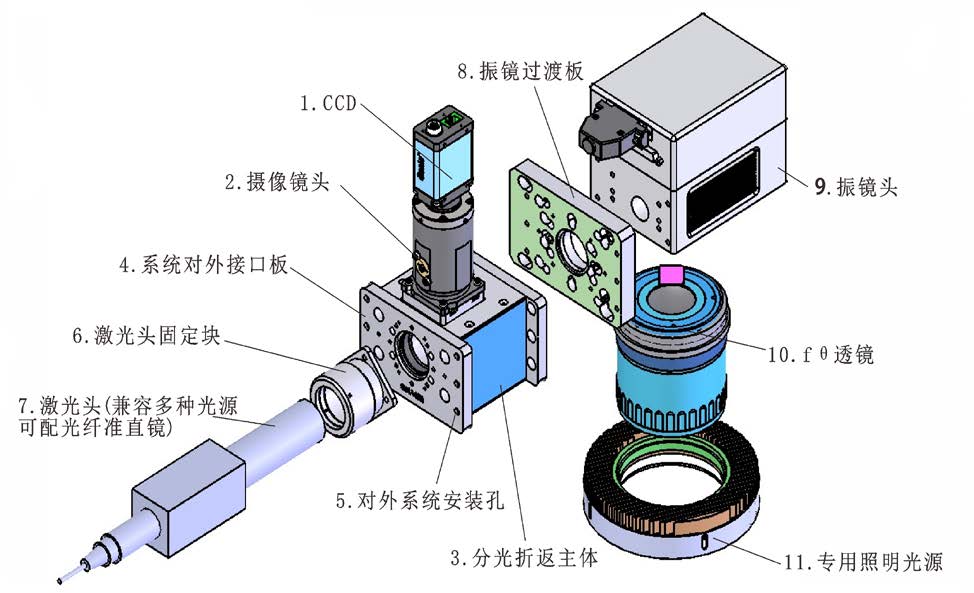

二、整套硬件組成(從前到后光路順序)

激光發射單元 光纖激光器 / 半導體激光器 / 紫外激光器，輸出單一波長加工激光。

合束分光鏡片(核心光學件) 二向色分光片，波長選擇性透光 / 反光：

透射：加工激光，直達振鏡;

反射：工件反射的可見光 / 同軸照明光，導向工業相機。

同軸環形 / 點光源 同軸打光，光線垂直照射工件，消除表面陰影，提升圖像對比度，匹配相機成像。

XY 二維掃描振鏡 兩塊高速伺服反射鏡片，通過電機偏轉改變激光方向，實現平面大范圍掃描。視覺反光會原路穿過振鏡折返。

F-theta 平場聚焦場鏡 統一將任意角度入射的平行激光聚焦在同一加工平面;同時工件反射光會反向透過場鏡形成平行光回傳至振鏡。

工業相機 + 成像鏡頭 接收分光片反射的工件圖像，用于視覺定位、焊點監測、瑕疵檢測。

輔助配件：衰減片、保護鏡、防塵窗口、水冷組件。

三、完整光路工作流程(分去程激光、回程視覺兩路)

1)激光加工光路(去程)

激光器輸出激光 → 垂直穿過分光片(分光片對激光高透)→ 照射到 X/Y 振鏡鏡片 → 振鏡偏轉改變光束角度 → 光束射入 F-theta 場鏡 → 場鏡聚焦，在工件表面形成極小光斑，完成錫焊、焊接、打標、鉆孔等加工。

2)視覺成像光路(回程，逆向共路)

同軸光源打在工件表面，工件反射可見光 → 反向穿過 F-theta 場鏡，還原為平行光束 → 原路經過 XY 振鏡反射折返 → 到達分光片 → 分光片將可見光 90° 反射 → 進入工業相機成像。

兩路光線一去一回，全程共享振鏡、場鏡，光軸完全重合。振鏡移動掃描任意位置，相機視野同步跟隨，加工點永遠在畫面中心。

四、兩種主流結構區分

1. 前置分光真同軸(工業精密主流，激光錫焊 / 半導體焊接專用)

分光片放置在振鏡前方，激光和視覺光線全程共走振鏡、場鏡，所有掃描區域都無偏移，定位精度最高(±0.01~0.03mm)，溫漂補償簡單，是高精度場景標配。

2. 后置偽同軸(低成本普通打標機)

分光結構在場鏡后方、工件一側，相機不經過振鏡掃描，只有視野中心對齊，振鏡掃描邊緣存在視差，精度差，僅用于普通標識打標，不適合精密焊接。

五、核心性能優勢

零視差定位 無旁軸相機的角度偏移，視覺坐標與激光坐標一一對應，無需復雜多點校正，裝夾輕微偏移可通過視覺自動修正。

全域同步觀測 振鏡掃描到加工幅面任意角落，相機同步觀測對應點位，支持實時焊接過程監控、焊點尺寸檢測。

精度高、校正簡單 只需一次中心標定，全域坐標統一，可搭配視覺軟件自動尋邊、定位、補正。

結構高度集成 光路一體化封閉，占用空間小，便于自動化設備集成(流水線、精密模組)。

實時過程監測 加工中可同步拍攝熔池、錫點，實時判斷焊接良率，適配在線檢測產線。

六、適用行業場景

激光錫焊：FPC 軟板、PCB、連接器、傳感器模組焊接;

精密激光點焊：鋰電池極片、金屬微件、銅鋁焊接;

半導體加工：芯片封裝、微型元件打孔、雕刻;

高精度打標：醫療器械、電子元器件二維碼雕刻;

微孔加工、3C 電子精密組裝。

七、和旁軸視覺光路核心對比

同軸：共振鏡共場鏡，無偏移，精度高，成本更高，適合精密焊接;

旁軸：相機外置側面，有視差，邊角定位誤差大，僅適合簡單靜態打標。
